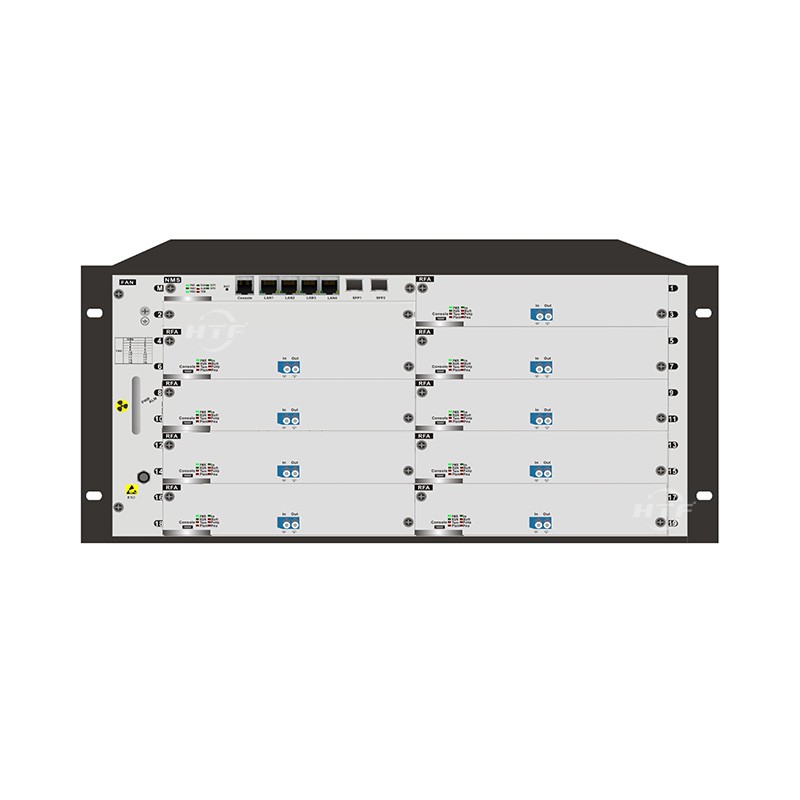

Ο ενισχυτής RAMAN κατανεμημένης ζώνης HTF C{0}}υποστηρίζει μεγάλο εύρος μήκους κύματος λειτουργίας:1529nm~1565nm. Η ισχύς της αντλίας διαφορετικού μήκους κύματος μπορεί να ρυθμιστεί για να επιτευχθεί ομαλό φάσμα απολαβής για την εφαρμογή δικτύου DWDM. Μπορεί να ενισχύσει το σήμα ενός καναλιού, προκειμένου να επιτευχθεί το καλύτερο OSNR. η μονάδα ενσωμάτωσε ένα φίλτρο στενής ζώνης για να καταστείλει την ισχύ του ASE.Οπτικός ενισχυτής RAMAN
Παράμετρος
|
Ελάχ.
|
Τυπical
|
Μέγ.
|
Μονάδα
|
|
Μήκος κύματος λειτουργίας
|
1529
|
|
1565
|
nm
|
|
Μήκος κύματος αντλίας
|
1423
|
|
1465
|
nm
|
|
Κέρδος
|
|
26
|
28
|
dB
|
|
Ισχύς αντλίας
|
Ενισχύστε-RAMAN
|
700
|
|
|
mw
|
Προ-RAMAN
|
1300
|
|
|
mw
|
|
Κέρδος
|
Ενισχύστε-RAMAN
|
|
10
|
|
dB
|
Προ-RAMAN
|
|
26
|
28
|
dB
|
|
Ισχύς εισόδου
|
Ενισχύστε-RAMAN
|
0
|
|
14
|
dBm
|
Προ-RAMAN
|
|
|
-42
|
||
Σχήμα θορύβου
|
|
-2
|
|
dB
|
|
Αποκτήστε επιπεδότητα
|
|
2.2
|
2.5
|
dB
|
|
Όριο εισόδου
|
|
-45
|
Μπορεί να ρυθμιστεί
|
dBm
|
|
Κέρδος εξάρτησης από πόλωση
|
|
|
0.5
|
dB
|
|
Διασπορά τρόπου πόλωσης
|
|
|
0.5
|
ps
|
|
Απώλεια επιστροφής
|
45
|
|
|
dB
|
|
Μέγεθος
|
191 (Π) x 253 (Β) x 40 (Υ), καταλαμβάνουν 2 θυρίδες (Υποστήριξη πλαισίου σειράς HT6000)
|
mm
|
|||
Περιβάλλο
|
Θερμοκρασία λειτουργίας
|
-5 μοίρες ~ 55 μοίρες
|
βαθμός
|
||
Θερμοκρασία αποθήκευσης
|
-40 μοίρες ~ 75 μοίρες
|
βαθμός
|
|||
Σχετική Υγρασία
|
5% ~ 95% Χωρίς-συμπύκνωση
|
|
|||
Κατανάλωση ρεύματος
|
Μικρότερο ή ίσο με 45
|
W
|
|||
