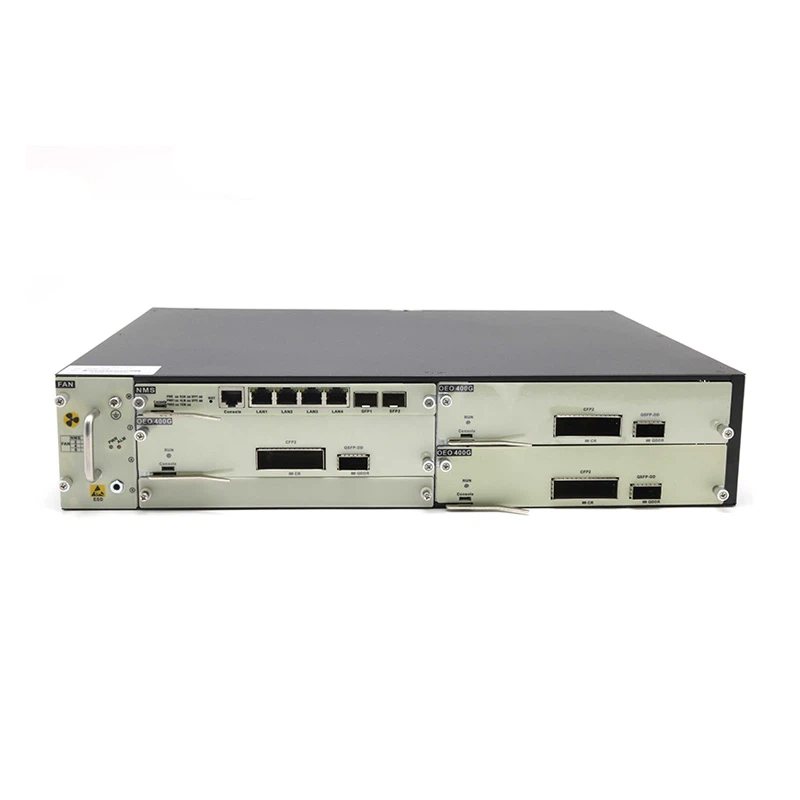

Ο πομπός 400G OEO υποστηρίζει διεπαφή πελάτη 1xQSDP-DD και πλευρική διεπαφή γραμμής 1xCFP2-για υποστήριξη μεταφορών δεδομένων μεγάλου κόκκου με ένα κανάλι-400 Gbps-. Η πιο προηγμένη συνεκτική τεχνολογία του κλάδου και η τεχνολογία κωδικοποίησης διόρθωσης σφαλμάτων προς τα εμπρός FEC επιτρέπουν μετάδοση υψηλής{10}}χωρητικότητας-μεγάλων αποστάσεων-μεταδοσης υψηλής απόδοσης. Ανοχή μεγάλης διασποράς: 20000ps.nm, Υποστήριξη μήκους κύματος καναλιού με δυνατότητα συντονισμού, Υποστήριξη παρακολούθησης σε πραγματικό χρόνο- του OSNR και ποσοστού σφάλματος bit. Τα συνεκτικά οπτικά DWDM μπορούν να αυξήσουν σημαντικά τη χωρητικότητα και την εμβέλεια ενός οπτικού δικτύου, Τα μοντέλα 400G OEO ταιριάζουν σε σασί της σειράς HT6000 CH04, CH08, CH20.
|
ΣύστημαPπαράμετρος |
ΤεχνικόςIδείκτης |
|
|
Μοντέλο |
HT6000-OEO400G |
|
|
Κεντρικό μήκος κύματος |
DWDM 1529,5~1565,50nm |
|
|
Ρυθμός δεδομένων |
400 Gbps |
|
|
Διεπαφή 400G |
Πλευρά Πελάτη |
Μονάδα QSFP-DD 400G |
|
Πλευρά γραμμής |
Συνεκτική ενότητα CFP2 400Gbps |
|
|
FEC (κέρδος, καθυστέρηση, όριο BER) |
200G-QPSK, 20% SDFEC, 2x100G |
Ανοχή Rx OSNR: 13,8dB |
|
200G-16QAM-PS, 20% SDFEC, 2x100G |
Ανοχή Rx OSNR: 15,8dB |
|
|
400G-16QAM-PS, 20% SDFEC, 4x100G |
Ανοχή Rx OSNR: 21dB |
|
|
NMS |
TELNET, SNMP, WEB |
|
|
Μέγεθος |
191 (Π) x 253 (Β) x 42 (Υ) mm |
|
|
Περιβάλλο |
Θερμοκρασία λειτουργίας |
-10 μοίρες ~ 60 μοίρες |
|
Θερμοκρασία αποθήκευσης |
-40 μοίρες ~ 80 μοίρες |
|
|
Σχετική Υγρασία |
5% ~ 95% Χωρίς-συμπύκνωση |
|
|
Κατανάλωση ρεύματος |
Λιγότερο ή ίσο με 50W |
|
HTFHT6000SέριεςChassis υποστήριξη πολλαπλών υπηρεσιώνεπιτροπήανάμειξη:
|
HTFHT6000DWDMΣειράΠροϊόν |
|||
|
Πλαίσιο HT6000 Προαιρετικό (Υποστήριξη διπλής προστασίας AC+ διπλού DC) |
1U CH04 19 ιντσών |
1 υποδοχή διαχείρισης δικτύου |
3 θέσεις καθολικής υπηρεσίας |
|
2U CH08 19 ιντσών |
1 υποδοχή διαχείρισης δικτύου |
7 κουλοχέρηδες καθολικής υπηρεσίας |
|
|
5U 19 ιντσών CH20 |
1 υποδοχή διαχείρισης δικτύου |
19 κουλοχέρηδες καθολικής υπηρεσίας |
|
|

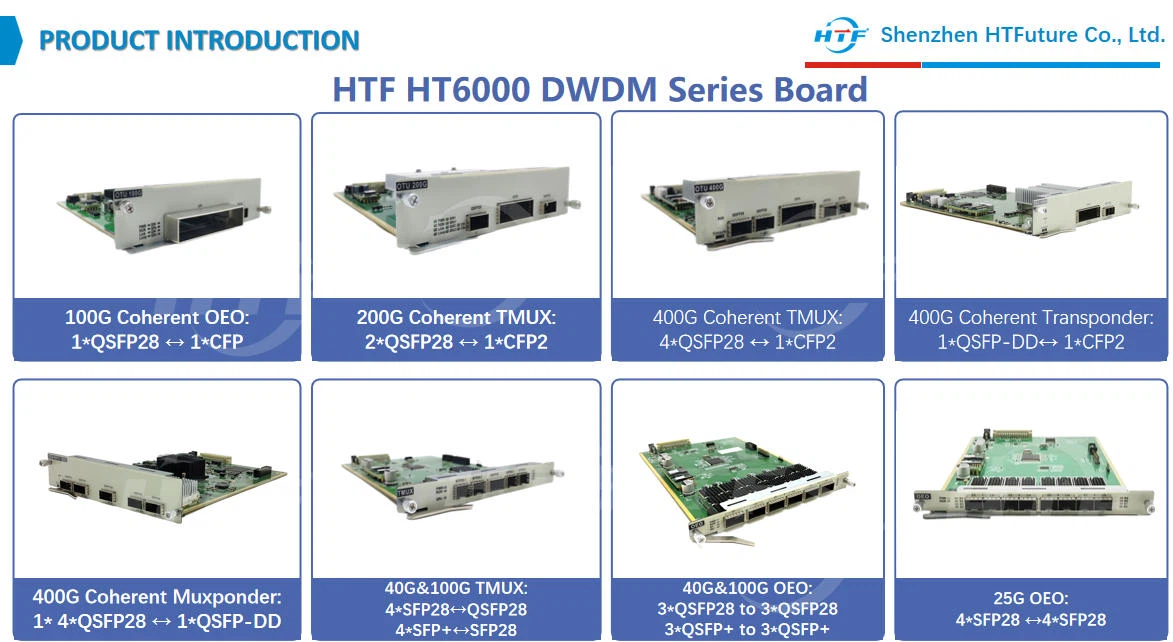

Συμβούλιο NMS |
Διοικητικό Συμβούλιο Ελέγχου Δικτύου HTF |
||
|
HTF Muxponder Board |
400G Συνεκτικό TMUX: 4*QSFP28 έως 1*CFP2 |
||
|
400G Muxponder: 4*QSFP28 έως 1*QSFP-ΗΗ |
|||
|
200G Συνεκτικό TMUX: 2*QSFP28 έως 1*CFP2 |
|||
|
40G&100G TMUX: 4*SFP28↔QSFP28 ή 4*SFP+↔SFP28 |
|||
|
10G TMUX: 8*1,25G↔10G ή 8*100M↔1,25G |
|||
|
Πίνακας αναμεταδοτών HTF Σύστημα ενίσχυσης οπτικού ρελέ |
400G Συνεκτικό OEO/Transponder: 1*QSFP-DD έως 1*CFP2 |
||
|
100G Συνεκτικό OEO: 1*QSFP28 έως 1*CFP |
|||
|
40G&100G OEO: 3*QSFP28 έως 3*QSFP28 ή 3*QSFP+ έως 3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10G OEO: 4*SFP+↔4*SFP+ |
|||
|
Συμβούλιο Προστασίας HTF |
10G OCP (Optical Channel Protection): 2*SFP+↔2*SFP+ |
||
|
OLP: Προστασία οπτικής γραμμής (1+1, 1:1, επιλογές OLP διπλής ή μίας ίνας ) |
|||
|
Πλακέτα συστήματος οπτικής ενίσχυσης |
Πίνακας EDFA: ενίσχυση ινών με προσθήκη ερβίου- (BA LA PA) |
||
|
RFA: Πλακέτα με ίνες Raman άφθονη |
|||
|
SOA: Σύστημα οπτικής ενίσχυσης 100G |
|||
|
Συμβούλιο Αποζημιώσεων Διασποράς |
DCM: Μονάδα αντιστάθμισης διασποράς |
||
|
Πλακέτα HTF MUX DEMUX |
MDU: 1~16 μήκη κύματος Πολυπλεξία/Αποπολυπλεξία |
||
|
AWG: 40/48 Waves Multiplexing/Demulplexing Card |
|||
|
OADM: Optical Add Drop Multiplexing Card |
|||
|
Σύστημα παρακολούθησης οπτικών καλωδίων |
OTDR, OSW, FWDM, OPD, OPC κ.λπ |
||
|
Προσαρμοσμένη πλακέτα HTF |
VOA, OSC, PLC/FBT Optical Splitter, WSS κ.λπ |
||
Η επέκταση της χωρητικότητας του δικτύου οπτικών ινών πρέπει να είναι γρήγορη για να καλύψει αποτελεσματικά τις εξελισσόμενες ανάγκες εύρους ζώνης. Τα προϊόντα DWDM/OTN της HTF αυξάνουν τη χωρητικότητα του δικτύου ανά μήκος κύματος, βελτιώνοντας τη φασματική απόδοση και μειώνοντας το κόστος ανά bit σε εφαρμογές DCI, μετρό και-μεγάλων αποστάσεων. Η χρήση συνδεδεμένων μονάδων αυξάνει εύκολα τη χωρητικότητα, μειώνει σημαντικά την κατανάλωση ενέργειας, απλοποιεί τη συντήρηση και την υποστήριξη και επιτρέπει την πραγματική αμοιβή-καθώς-αναπτύσσεστε-την αρχιτεκτονική.
Οι ενσωματωμένες λύσεις DWDM HTF περιλαμβάνουν mux/demux, ενισχυτές, OLP/OTDR/WSS/οπτικό διακόπτη κ.λπ., Τα οπτικά βύσματα-και-μειώνουν το κόστος συντήρησης και μεγιστοποιούν την αξία της υπάρχουσας υποδομής και συνδεσιμότητας.
Εάν έχετε ένα έργο οπτικού δικτύου που χρειάζεται αναβάθμιση της χωρητικότητας μετάδοσης, καλώς ήλθατε να επικοινωνήσετε με την ομάδα HTF για να προσαρμόσετε την κατάλληλη λύση για εσάς.
