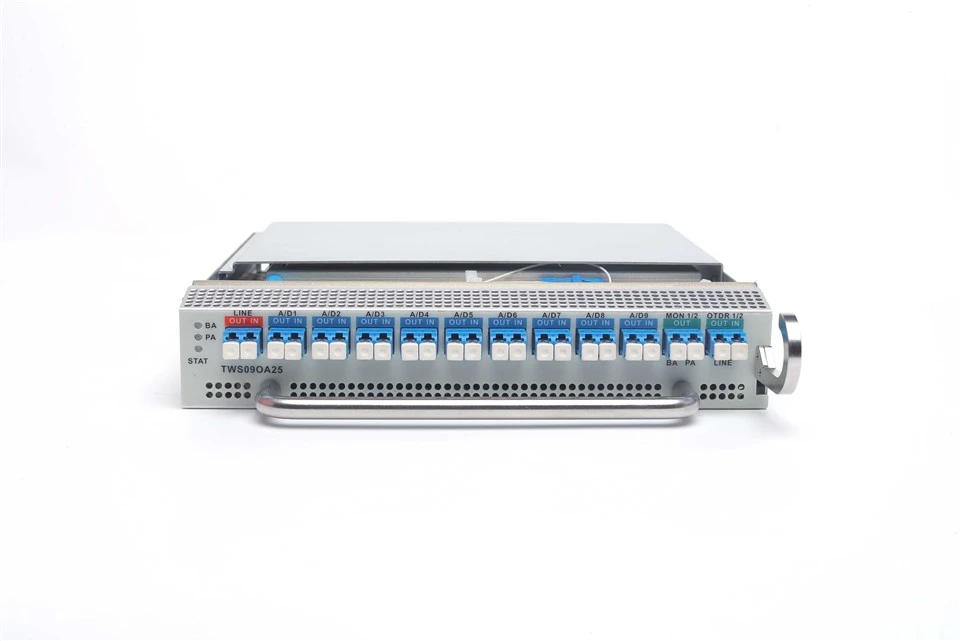

9-διαστατική πλακέτα WSS
1) Το σχηματικό διάγραμμα της εσωτερικής δομής της πλακέτας WSS φαίνεται στην εικόνα 1 και η πλακέτα καταλαμβάνει 1/2 υποδοχή. απαιτείται ενσωματωμένο BA και PA, ενσωματωμένο VOA πριν από την είσοδο PA. OCM, OTDR ενσωματωμένο προαιρετικό.
2) Το εύρος απολαβής του BA είναι 15~25dB. το κέρδος του PA1 καλύπτει τουλάχιστον 15~25dB και το κέρδος του PA2 καλύπτει τουλάχιστον 22~35dB. Για τις απαιτήσεις απόδοσης ΒΑ και ΠΑ.
3) Για σημεία παρακολούθησης ισχύος, δείτε τη θέση του εικονιδίου PD στην εικόνα 2 του διαγράμματος εσωτερικής δομής της πλακέτας. η τιμή βαθμονόμησης εξόδου του BA βαθμονομείται στη θύρα LINE OUT. η πλευρά εισόδου του PA αναφέρει δύο τιμές ισχύος εισόδου.
Η τιμή βαθμονόμησης εισόδου του VOA βαθμονομείται στη θύρα LINE IN και η τιμή βαθμονόμησης εισόδου του EDFA είναι η μετρούμενη τιμή στη θύρα LINE IN μείον την τιμή εξασθένησης του VOA και την απώλεια εισαγωγής ζεύξης μεταξύ της πλευράς λήψης του OSC και η κύρια οπτική διαδρομή. Πρέπει να καθοριστεί η κλίμακα εισόδου του BA και η κλίμακα εξόδου του PA.
4) Ο πίνακας παρέχει δύο ενδεικτικές λυχνίες, τουλάχιστον τρία χρώματα κόκκινο, κίτρινο και πράσινο. Η ένδειξη STAT χρησιμοποιείται για να υποδείξει την κατάσταση λειτουργίας της πλακέτας και η ένδειξη LINE χρησιμοποιείται για να υποδείξει την κατάσταση της οπτικής θύρας της αντίστοιχης θύρας.
1 Σχηματικό διάγραμμα της εσωτερικής δομής του 9-διαστατικού πίνακα WSS
9-διάγραμμα πίνακα διαστάσεων WSS
Προδιαγραφές μονάδας WSS
