Ποιοι είναι οι τύποι των διαχωριστών; Πώς να επιλέξετε ένα splitter;

Οι οπτικοί διαχωριστές μπορούν να χωριστούν σε οπτικούς διαχωριστές τύπου κουτιού, οπτικούς διαχωριστές τύπου δίσκου, οπτικούς διαχωριστές τοποθετημένους σε ράφι, οπτικούς διαχωριστές επιτοίχιοι κ.λπ. ανάλογα με το πεδίο εφαρμογής. Οι οπτικοί διαχωριστές τύπου κουτιού χρησιμοποιούνται γενικά για κουτιά διανομής οπτικών ινών κ.λπ. Οι οπτικοί διαχωριστές τύπου δίσκου χρησιμοποιούνται γενικά για πλαίσια διανομής οπτικών ινών ODF και κουτιά μεταφοράς οπτικών καλωδίων στο δωμάτιο του υπολογιστή. Οι οπτικοί διαχωριστές τοποθετημένοι σε ράφι είναι εγκατεστημένοι σε τυπικά ράφια. στον τοίχο μπορεί να εγκατασταθεί οπτικός διαχωριστής στον τοίχο.

Ο οπτικός διαχωριστής μπορεί να χωριστεί σε δύο τύπους: τον οπτικό διαχωριστή με κωνικούς συνδυασμούς και τον οπτικό διαχωριστή επίπεδου κυματοδηγού (PLC) σύμφωνα με διαφορετικές διαδικασίες κατασκευής. Μεταξύ αυτών, ο επίπεδος οπτικός διαχωριστής κυματοδηγού (PLC) χρησιμοποιείται ευρέως σε FTTx και PON. Ο διαχωριστής με κωνική δοκό σύντηξης σχηματίζεται με τήξη δύο ή περισσότερων οπτικών ινών στο πλάι. Ο διαχωριστής επίπεδης δέσμης κυματοδηγού (PLC) είναι ένα προϊόν τύπου μικρο-οπτικού στοιχείου που χρησιμοποιεί τεχνολογία φωτολιθογραφίας για να σχηματίσει έναν οπτικό κυματοδηγό σε ένα υπόστρωμα διηλεκτρικού ή ημιαγωγού. Πραγματοποιήστε τη λειτουργία ανάθεσης κλάδου. Οι αρχές διαχωρισμού αυτών των δύο τύπων οπτικών διαχωριστών είναι παρόμοιες. Και οι δύο επιτυγχάνουν διαφορετικές ποσότητες διακλάδωσης αλλάζοντας τη σύζευξη εξαντλημένου πεδίου μεταξύ των ινών (βαθμός σύζευξης, μήκος σύζευξης) και αλλάζοντας την ακτίνα ινών.

Επιπλέον, ο διαχωριστής δέσμης χωρίζεται σε 1 × 2, 1 × 4, 1 × 8, 1 × 16, 1 × 32, 1 × 64, κ.λπ. ανάλογα με τη διαφορά του λόγου διαχωρισμού.

Σημείωση: Στον χαραγμένο πίνακα ημιαγωγών, ο ζεύκτης&"YGG" - σε σχήμα κυματοδηγού είναι χαραγμένος από τεχνολογία φωτολιθογραφίας και αυτοί οι&"Y GG"; Οι κυματοδηγοί συνδέονται μεταξύ τους για να σχηματίσουν ένα σταδιακό διαχωρισμό φωτός, το οποίο μπορεί να πραγματοποιήσει 1 × 2, 1 × 4, 1 × 8. Αναλογία διαχωρισμού 1 × 16, 1 × 32, 1 × 64 κ.λπ.

Πώς να επιλέξετε ανάμεσα στους πολλούς τύπους οπτικών διαχωριστών παραπάνω; Μπορούμε πρώτα να προσδιορίσουμε τις περιπτώσεις εφαρμογής και να επιλέξουμε τον κατάλληλο οπτικό διαχωριστή ανάλογα με τις πραγματικές ανάγκες. Για παράδειγμα, σε εφαρμογές όπου υπάρχουν λίγα κλαδιά και δεν είναι ευαίσθητα σε μήκη κύματος φωτός (δηλαδή, αρκεί μόνο 1 × 2 ή 1 × 4), επιλέξτε τον οπτικό διαχωριστή τύπου κωνικότητας σύντηξης: Εάν χρησιμοποιείται σε FTTH και άλλες εφαρμογές που πολλαπλά μήκη κύματος (δηλαδή 1 × 4 ή περισσότερα), επιλέξτε έναν οπτικό διαχωριστή επίπεδου κυματοδηγού (PLC), επειδή ο οπτικός διαχωριστής επίπεδου κυματοδηγού (PLC) είναι ομοιόμορφος και το κανάλι είναι ομοιόμορφο.

Αρχές και σχεδιασμός του οπτικού διαχωριστή

Οι αναλογίες διαχωρισμού των διαχωριστών που χρησιμοποιούνται συνήθως είναι 1: 2, 1: 4, 1: 8, 1:16, 1:32 και 1:64. Εάν είναι απαραίτητο, μπορείτε επίσης να επιλέξετε οπτικό διαχωριστή 2: N ή μη ομοιόμορφο διαχωριστή. Κατά τη διαμόρφωση του οπτικού διαχωριστή, πρέπει να λαμβάνεται υπόψη το μέγιστο ποσοστό χρήσης κάθε θύρας PON και ο οπτικός διαχωριστής του εξοπλισμού. Σύμφωνα με τη φόρμα πυκνότητας και διανομής χρήστη, πρέπει να επιλεγεί ο βέλτιστος συνδυασμός οπτικού διαχωριστή και η κατάλληλη θέση εγκατάστασης. Υπάρχουν δύο αρχές για τη χρήση οπτικών διαχωριστών: η μία είναι η χρήση διαχωρισμού πρώτου επιπέδου όσο το δυνατόν περισσότερο και η άλλη είναι ο αριθμός των επιπέδων διαχωρισμού δεν υπερβαίνει τα δύο. Υπάρχουν τρεις λόγοι για τη χρήση του διαχωρισμού πρώτου επιπέδου: πρώτον, μπορεί να μεγιστοποιήσει τη χρήση PON. Δεύτερον, είναι βολικό για τη διάγνωση σφαλμάτων. Τρίτον, το σύστημα έχει υψηλή αξιοπιστία.

Πώς να τοποθετήσετε το διαχωριστικό;

(1) Χρησιμοποιώντας τη μέθοδο διαχωρισμού πρώτου επιπέδου, όταν ο οπτικός διαχωριστής βρίσκεται στο δίκτυο κατοίκων, ο διαχωριστής μπορεί να εγκατασταθεί σε εσωτερικούς ή εξωτερικούς χώρους. Οι εσωτερικές τοποθεσίες εγκατάστασης περιλαμβάνουν την κεντρική αίθουσα υπολογιστών της κοινότητας, το αδύναμο ρεύμα στο κτήριο και το κουτί καλωδίωσης δαπέδου. Τα άνω συνδετικά οπτικά καλώδια του οπτικού διαχωριστή μπορούν να προέρχονται από τρεις τρόπους, δηλαδή, το πρώτο επίπεδο οπτικού διασταυρούμενου κιβωτίου, το δεύτερο επίπεδο οπτικό διασταυρούμενο κιβώτιο ή το διαχωριστικό οπτικών ινών Αυτή η μέθοδος είναι κυρίως κατάλληλη για την κατάσταση μεγάλης κλίμακας και υψηλής πυκνότητας χρήστη, όπως πολυώροφα κτίρια κατοικιών.

(2) Εάν υιοθετηθεί η δευτερεύουσα μέθοδος οπτικού διαχωρισμού, ο οπτικός διαχωριστής μπορεί να εγκατασταθεί στο στρώμα ραχοκοκαλιάς ή στο στρώμα καλωδίου οπτικών ινών διανομής χρήστη. Στο στρώμα ραχοκοκαλιάς, ο διαχωριστής μπορεί να εγκατασταθεί στο πρωτεύον κουτί οπτικής διασταύρωσης, σε δευτερεύον κουτί οπτικής διασταύρωσης ή μέσα στο κουτί διανομής οπτικών ινών. Αυτή η μέθοδος είναι κατάλληλη για καταστάσεις όπου οι χρήστες είναι σχετικά διασκορπισμένοι και νέα δίκτυα οπτικών καλωδιακών χρηστών.

Πώς να χρησιμοποιήσετε το διαχωριστικό;

Με τη μεγάλη ανάπτυξη ινών στο σπίτι (FTTH) στην Κίνα, η εφαρμογή διαφόρων οπτικών παθητικών προϊόντων έχει αναπτυχθεί ραγδαία. Ως η πιο βασική παθητική οπτική συσκευή στην κατασκευή ινών στο σπίτι (FTTH), οι οπτικοί διαχωριστές χρησιμοποιούνται για τη διασφάλιση συνδέσμων επικοινωνίας, που είναι σημαντικός εξοπλισμός για κανονική μετάδοση. Λοιπόν, πώς χρησιμοποιούνται οι οπτικοί διαχωριστές στις καλωδιώσεις ινών προς το σπίτι (FTTH);

Επί του παρόντος, η πρωτογενής και δευτερογενής φασματοσκοπία χρησιμοποιείται συχνά στη μηχανική. Για τη μέθοδο οπτικού διαχωρισμού πρώτου επιπέδου, η χρήση του οπτικού διαχωριστή γενικά χωρίζεται σε τέσσερις καταστάσεις: μία τοποθετείται στην κεντρική αίθουσα υπολογιστή. Το άλλο τοποθετείται στην αίθουσα υπολογιστών κυττάρων. το τρίτο τοποθετείται στο κουτί οπτικής μεταφοράς κελιού. το τέταρτο τοποθετείται απευθείας στο διάδρομο. Για τον διαχωριστή δεύτερου επιπέδου, η χρήση του διαχωριστή γενικά χωρίζεται σε τρεις καταστάσεις: η μία είναι ότι ο διαχωριστής πρώτου επιπέδου τοποθετείται στην κεντρική αίθουσα γραφείου και ο διαχωριστής δεύτερου επιπέδου τοποθετείται στο κουτί μεταφοράς οπτικών. Το δεύτερο είναι ότι ο διαχωριστής πρώτου επιπέδου τοποθετείται δίπλα στο δρόμο. Στο οπτικό crossover box μεγάλης χωρητικότητας, ο δευτερεύων οπτικός διαχωριστής τοποθετείται στο κοινοτικό οπτικό crossover box. Το τρίτο είναι ο πρωτεύων οπτικός διαχωριστής τοποθετείται στο κουτί οικιακής οπτικής διασταύρωσης και ο δευτερεύων οπτικός διαχωριστής τοποθετείται στο διάδρομο.

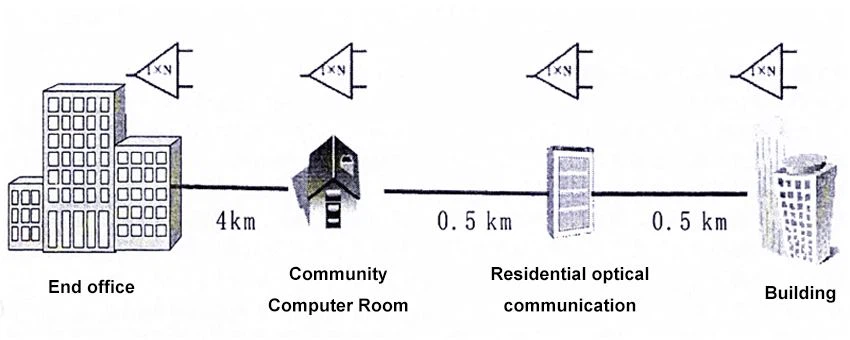

Για παράδειγμα: ας υποθέσουμε ότι το τελικό γραφείο είναι 4 χιλιόμετρα από το κελί, 4,5 χιλιόμετρα από το κελί, 5 χιλιόμετρα από το κτίριο χρηστών, υπάρχουν 20 κτίρια στο κελί, κάθε κτίριο έχει 30 νοικοκυριά και όλα τα drop-in οπτικά καλώδια στο χρήση κτιρίων drop-in οπτικά καλώδια, όπως φαίνεται παρακάτω.

(1) Στην περίπτωση οπτικού διαχωρισμού πρώτου επιπέδου, υιοθετείται η μέθοδος πλήρους κάλυψης και κάθε κτίριο καλύπτεται με αναλογία διαχωρισμού 1:32. Μετράται ο αριθμός και το μήκος του οπτικού καλωδίου κορμού και του οπτικού καλωδίου διανομής (ο αριθμός των πυρήνων οπτικού καλωδίου βασίζεται στον πραγματικό πυρήνα παραγωγής Λαμβάνοντας υπόψη τον αριθμό των χρηστών που πλησιάζουν τον αριθμό των χρηστών, δεν γίνονται στατιστικά στοιχεία για την οπτική ίνα καλώδια από το πλαίσιο διανομής ινών διαδρόμου στον χρήστη ONU, όπως φαίνεται στον παρακάτω πίνακα.

(2) Στην περίπτωση δευτερεύοντος οπτικού διαχωρισμού, εάν ο πρωτεύων οπτικός διαχωριστής είναι 1: 2 και ο δευτερεύων οπτικός διαχωριστής είναι 1:16, για το οπτικό καλώδιο ραχοκοκαλιάς (τελικό γραφείο στον πρωτεύοντα οπτικό διαχωριστή), οπτικό καλώδιο διανομής (πρωτεύον οπτικό καλώδιο διαχωριστής σε δευτερεύοντα οπτικό διαχωριστή) ο αριθμός των πυρήνων και το μήκος του καλωδίου οπτικών ινών (δευτερεύων οπτικός διαχωριστής έως δομή διανομής ινών οικοδόμησης) υπολογίζονται όπως φαίνεται στον παρακάτω πίνακα.
