1. Ποια είναι η πολικότητα'
Σε κάθε εγκατάσταση, είναι σημαντικό να διασφαλιστεί ότι ο οπτικός πομπός στο ένα άκρο είναι συνδεδεμένος με τον οπτικό δέκτη στο άλλο. Αυτή η αντιστοίχιση του σήματος εκπομπής (Tx) στον εξοπλισμό λήψης (Rx) και στα δύο άκρα της ζεύξης οπτικών ινών αναφέρεται ως πολικότητα.
2. Επισκόπηση πολικότητας
Δύο τύποι συνδέσεων οπτικών ινών περιγράφονται στο πρότυπο TIA: συνδέσεις σειριακών σημάτων διπλής όψης και συνδέσεις παράλληλων σημάτων. Αυτό το άρθρο συζητά την επίδραση της πολικότητας καθώς αφορά σειριακά σήματα διπλής όψης και παράλληλα σήματα.
2.1 Fiber Patch cords
Στο πρότυπο TIA ορίζονται δύο τύποι καλωδίων διπλής όψης ινών: A-to-A που φαίνεται στο σχήμα 1 και τύπος A-to-B που φαίνεται στο σχήμα 2.
Σημείωση: Τα καλώδια patch A-to-A δεν αναπτύσσονται συνήθως και θα πρέπει να χρησιμοποιούνται μόνο όταν είναι απαραίτητο ως μέρος μιας μεθόδου πολικότητας (Βλ. ANSI/TIA-568-C.0).
2.2 MTP/MPO FiberΠροσαρμογέας
2.2.1 Προσαρμογείς τύπου Α
Υπάρχουν δύο τύποι προσαρμογέων συστοιχίας, ο Τύπος-Α και ο τύπος-Β. Οι προσαρμογείς τύπου Α πρέπει να συνδυάζουν δύο συνδέσμους συστοιχίας με τα πλήκτρα σύνδεσης πλήκτρα-πάνω-κάτω.

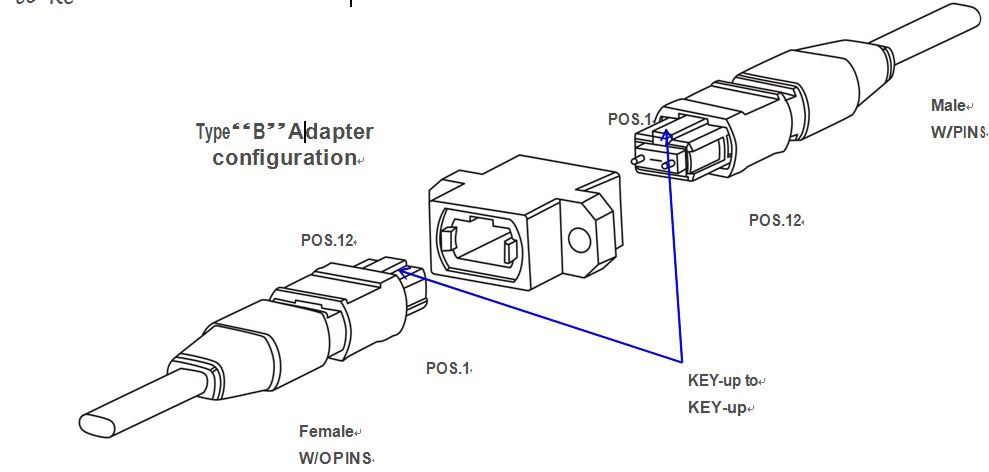

2.2.2 Προσαρμογείς τύπου Β
Οι προσαρμογείς τύπου Β θα συνδυάζουν δύο συνδέσμους συστοιχίας με τα πλήκτρα σύνδεσης key-up έως key-up (τα πλήκτρα ευθυγραμμισμένα).
2.3 MTP/MPOκαλώδιο patch συστοιχίας
Υπάρχουν τρία διαφορετικά12-ίνες MPO/MTP-to-MPO/MTPκαλώδια κορμού που ορίζονται στο πρότυπο TIA. Τα τρία διαφορετικά καλώδια: Οι τύποι A, B και C χρησιμοποιούνται για τις τρεις διαφορετικές μεθόδους συνδεσιμότητας A, B και C αντίστοιχα.
2.4 MTP/MPO 24 ινώνκαλώδιο patch συστοιχίας
Υπάρχουν τρεις διαφορετικές 24-ίνεςMPO/MTP-to-MPO/MTPκαλώδια κορμού που ορίζονται στο πρότυπο ,TIA (TIA-568.3-D). Τα τρία διαφορετικά καλώδια: Τύπος A, B και C χρησιμοποιούνται για τις τρεις διαφορετικές μεθόδους συνδεσιμότητας A, B και C αντίστοιχα.
2.5Καλώδιο επιδιόρθωσης διακοπής MTP/MPO
Υπάρχουν δύο διαφορετικά καλώδια διακοπής MPO/MTP 8 ινών:
40G έως 4x10G
Υπάρχουν δύο διαφορετικά καλώδια διακοπής MPO/MTP 12 ινών
Υπάρχουν δύο διαφορετικάΚαλώδια διακοπής MPO/MTP 24 ινών
