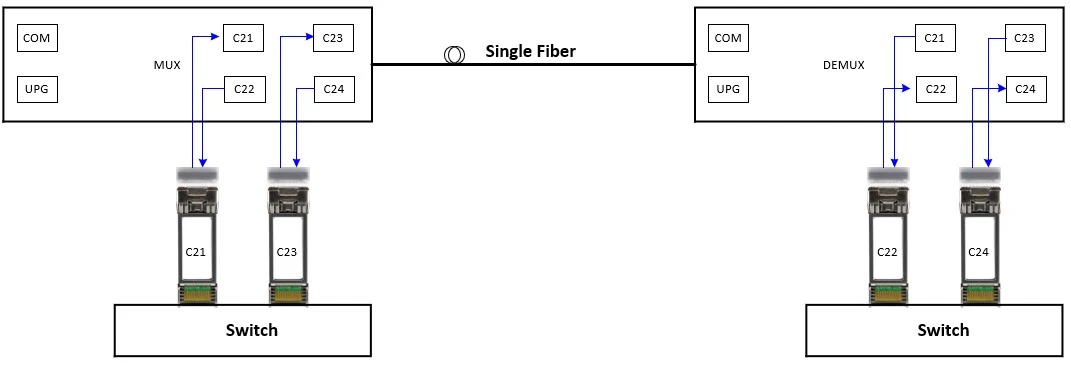

Ξέρετε πώς να συνδέσετε μονής ίνας 4CH DWDMmux demuxμε πομποδέκτη και διακόπτη, τοπολογικά διαγράμματα όπως φαίνεται στην παρακάτω εικόνα; Επιτρέψτε μου να σας δείξω βήμα προς βήμα.

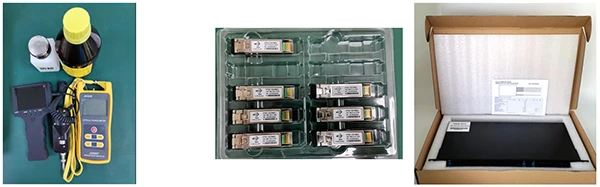

Βήμα 1: Προετοιμάστε όλα τα υλικά
Πριν τη σύνδεση, χρησιμοποιήστε Absolute οινόπνευμα για να καθαρίσετε το καλώδιο εμπλάστρου οπτικών ινών.
Στη συνέχεια, χρησιμοποιήστε το Fiber End-face Visual Inspector για έλεγχο. Βεβαιωθείτε ότι είναι καθαρό πριν τη σύνδεση.
Αποφύγετε να λερώσετε το MUX DEMUX και τον οπτικό πομποδέκτη. Προετοιμάστε τον μετρητή οπτικής ισχύος για να ελέγξετε εάν συνδέεται καλά.
Προετοιμάστε πομποδέκτες DWDM
Προετοιμάστε το 4CH Mux Demux
Βήμα 2: Χρησιμοποιήστε το καλώδιο patch για να συνδέσετε το MUX και τον οπτικό πομποδέκτη (διακόπτης/εξοπλισμός)

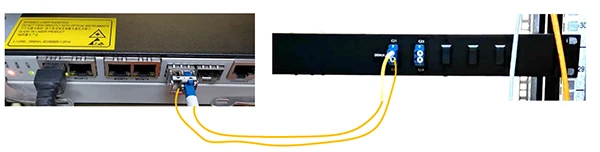

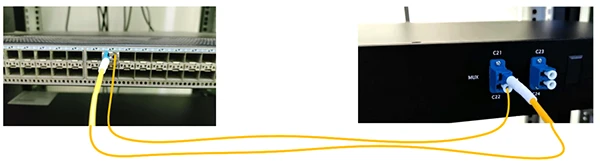

① Σε μια τοποθεσία, Εισαγάγετε το C21 SFP στη θύρα μεταγωγής, χρησιμοποιήστε το καλώδιο ενημέρωσης κώδικα συνδέστε τη θύρα C21 SFP Tx στη θύρα MUX C21, τη θύρα C21 SFP Rx στη θύρα MUX C22

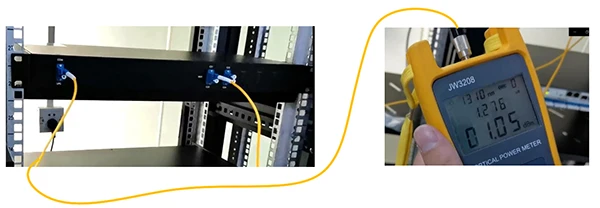

② Μπορείτε να χρησιμοποιήσετε το μετρητή ισχύος για να ελέγξετε τη θύρα COM, αυτό μπορεί να ελέγξει την οπτική ισχύ μετάδοσης. Εάν το COM μπορεί να λάβει το φως, δείξτε ότι το MUX είναι εντάξει, ο πομποδέκτης SFP είναι επίσης εντάξει και η σύνδεσή σας είναι εντάξει.
③ Στην τοποθεσία B, τοποθετήστε το C22 SFP στη θύρα εναλλαγής, χρησιμοποιήστε το καλώδιο ενημέρωσης για να συνδέσετε C22 SFP Tx σύνδεση στη θύρα DEMUX C22, σύνδεση C22 SFP Rx στη θύρα DEMUX C21

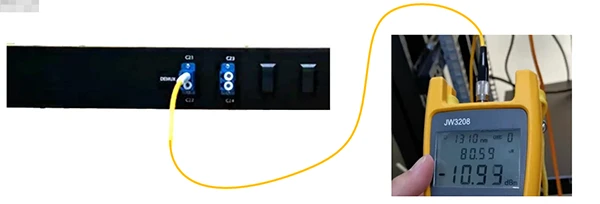

④ Μπορείτε να χρησιμοποιήσετε το μετρητή ισχύος για να ελέγξετε τοΔΕΜΟΥΞΘύρα C21, αυτή είναι η οπτική ισχύς Rx. Βεβαιωθείτε ότι το φως είναι<-8~-22, This means C21 channel connection is ok. You use can same method to test C22, C23, C24 connection.
⑤ Εισαγάγετε το C23 SFP στον διακόπτη, Χρησιμοποιήστε το καλώδιο ενημέρωσης για να συνδέσετε τη θύρα C23 SFP Tx στη θύρα MUX C23, τη θύρα C23 SFP Rx συνδέστε τη θύρα Mux C24.
Εισαγάγετε το C24 SFP στο διακόπτη, χρησιμοποιήστε το καλώδιο ενημέρωσης για να συνδέσετε τη θύρα C24 SFP Tx στη θύρα DEMUX C24, τη θύρα C24 SFP Rx συνδέστε στη θύρα DEMUX C23.
