Πριν από τη σύνδεση, χρησιμοποιήστε Absolute οινόπνευμα για να καθαρίσετε το καλώδιο εμπλάστρου οπτικών ινών.
Στη συνέχεια, χρησιμοποιήστε το Fiber End-face Visual Inspector για έλεγχο.
Πρέπει να βεβαιωθείτε ότι είναι καθαρό πριν τη σύνδεση,
Αποφύγετε να λερώσετε το MUX DEMUX και τον οπτικό πομποδέκτη. Προετοιμάστε μετρητή οπτικής ισχύος για να ελέγξετε εάν είναι συνδεδεμένος και εάν έχει φως.v

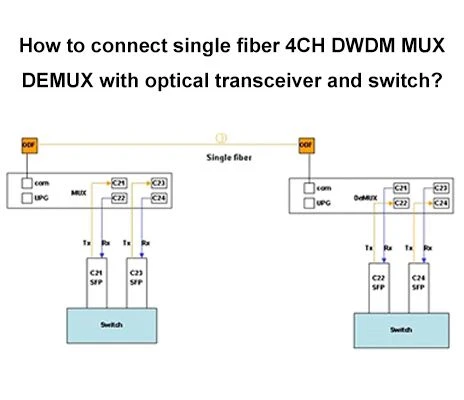

Χρησιμοποιήστε το καλώδιο patch για να συνδέσετε το MUX και τον οπτικό πομποδέκτη (διακόπτης/εξοπλισμός)
Χρησιμοποιούμε αυτόΣύστημα HT6000 DWDMεξοπλισμός ως διακόπτης για να κάνετε τη δοκιμή εγκατάστασης.
C21 SFP σύνδεση με διακόπτη, χρήση καλωδίου ενημέρωσης σύνδεσης C21 SFP Tx σύνδεση στο MUX C21
C21 SFP Rx σύνδεση στο MUX C22
Μπορείτε να δοκιμάσετε τη θύρα com. Εάν αυτή η COM μπορεί να λάβει το φως, δείξτε ότι το MUX είναι εντάξει, ο πομποδέκτης SFP είναι επίσης εντάξει.
Μπορεί να δοκιμάσει τη θύρα DEMUX C21, βεβαιωθείτε ότι η λυχνία είναι<-8~-22, οπότε="" είναι="">
C22 SFP σύνδεση με διακόπτη, Χρήση καλωδίου ενημέρωσης για σύνδεση C22 SFP Rx σύνδεση σε DEMUX C21 C22 SFP Tx σύνδεση σε DEMUX C22
Μπορείτε να δοκιμάσετε τη θύρα Mux C22,
Βεβαιωθείτε ότι η λυχνία είναι<-8~-22, οπότε="" είναι="" εντάξει.="" το="" mux="" είναι="" εντάξει,="" ο="" πομποδέκτης="" sfp="" είναι="" επίσης="">
C21 SFP Rx σύνδεση στο Mux C22
Πώς να εγκαταστήσετε τη μονάδα C23 C24;
C23 SFP σύνδεση με διακόπτη, Χρησιμοποιήστε καλώδιο ενημέρωσης για σύνδεση C21 SFP Tx σύνδεση στο MUX C23, C23 SFP Rx σύνδεση στο Mux C24.
C24 SFP σύνδεση στο διακόπτη, Χρησιμοποιήστε καλώδιο ενημέρωσης για σύνδεση C24 SFP Tx σύνδεση στο DEMUX C24, C24 SFP Rx σύνδεση στο DEMUX C23.
