Τύπος μοντέλου | XFP-10G-BIDI-80ΚΜ | Μάρκα | HTF |
Ενθυλάκωση | XFP | Ρυθμός δεδομένων | 9,95Gb / s έως 11,3Gb / s |
Μήκος κύματος | 1490nm-TX / 1550nm-RX 1550nm-TX / 1490nm-RX | Φθάνω | 80 χιλιόμετρα |
Τύπος καλωδίου | SMF (9 / 125μm) | Διεπαφή | Οπτική υποδοχή BIDI LC |
Πρωτόκολλα | SFF-8472 συμβατό με MSA & SFF-8431, συμβατό με MSA | Οπτικά στοιχεία | DFB BIDI |
Tx ισχύ | 0 ~ 5dBm | Rx Sens | <> |
Εμπορική περιοχή θερμοκρασίας | Εμπορική: 0 ~ +70 o C Επέκταση: -10 ~ +80 o C Βιομηχανική: -40 ~ +85 o C | Εφαρμογές | 10GBASE-BX 10.3125Gb / s Ethernet 10GBASE-BX 9,95 Gb / s Ethernet SONET OC-192 SR-1 SDH STMI-64.1 |
Χαρακτηριστικά
◆ 1490nm λέιζερ DFB και δέκτης APD για HTXF-B495596Zx
◆ 1550nm λέιζερ DFB και δέκτης APD για HTXF-B554996Zx
◆ Αποτύπωμα XFP με δυνατότητα άμεσης σύνδεσης
◆ Μεταλλικό περίβλημα, για χαμηλότερο EMI
◆ Συμβατό με RoHS και χωρίς μόλυβδο
◆ Υποστήριξη διεπαφής ψηφιακής διαγνωστικής παρακολούθησης
◆ Ενιαία τροφοδοσία + 3.3V
◆ Μέγιστη κατανάλωση ρεύματος 2,0W
◆ Δεν απαιτείται ρολόι αναφοράς
Στοιχεία παραγγελίας αριθμού εξαρτήματος
Αριθμός εξαρτήματος | Ποσοστό δεδομένων (Gb / s) | Μήκος κύματος (nm) | Απόσταση απόδοσης (km) | Θερμοκρασία ( o C ) (Περίπτωση λειτουργίας) |
HTXF-B495596ZC | 10.3125 | 1490 | 80km SMF | 0 ~ 70 εμπορικά |
HTXF-B554996ZC | 10.3125 | 1550 | 80km SMF | 0 ~ 70 εμπορικά |
HTXF-B495596ZE | 10.3125 | 1490 | 80km SMF | -10 ~ 80 Επέκταση |
HTXF-B554996ZE | 10.3125 | 1550 | 80km SMF | -10 ~ 80 Επέκταση |
HTXF-B495596ZI | 10.3125 | 1490 | 80km SMF | -40 ~ 85 Βιομηχανική |
Γενική περιγραφή

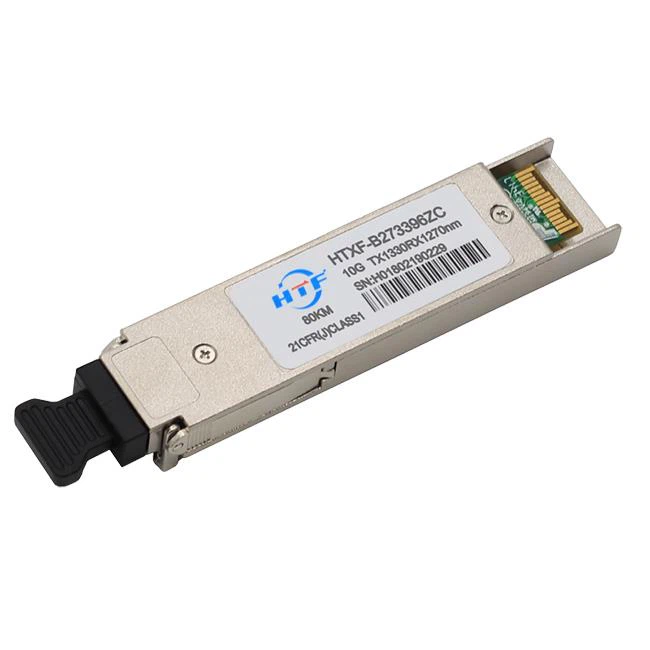

Ο πομποδέκτης HTF'HTXF-B495596Zx / HTXF-B554996Zx XFP έχει σχεδιαστεί για χρήση σε διασυνδέσεις 10 Gigabit Ethernet έως και 80 χιλιομέτρων σε μονοφωνικές ίνες. Ορίζει επίσης ένα περίπλοκο σύστημα σημάτων συναγερμού και προειδοποίησης, το οποίο προειδοποιεί τους τελικούς χρήστες όταν συγκεκριμένες παράμετροι λειτουργίας βρίσκονται εκτός φυσιολογικού εύρους εργοστασιακής ρύθμισης. Το XFP MSA ορίζει έναν χάρτη μνήμης 256 byte σε EEPROM ο οποίος είναι προσβάσιμος μέσω σειριακής διασύνδεσης 2 συρμάτων στη διεύθυνση 8100 bit (A0h) 8 bit. Η διασύνδεση ψηφιακής διαγνωστικής παρακολούθησης χρησιμοποιεί τη διεύθυνση 8000 bit 1010001X (A2h), οπότε ο αρχικά καθορισμένος χάρτης μνήμης σειριακής ταυτότητας παραμένει αμετάβλητος.
Ποια είναι η αρχή της αμφίδρομης οπτικής ενότητας του BIDI;
Μια γενική μονάδα οπτικού έχει δύο θύρες, μια θύρα μετάδοσης και μια θύρα λήψης. Η αμφίδρομη οπτική μονάδα αμφίδρομων ινών έχει μόνο μία θύρα, η οποία φιλτράρεται από το φίλτρο στην οπτική μονάδα και μπορεί να μεταδίδει το οπτικό σήμα ενός μήκους κύματος και να λαμβάνει το οπτικό σήμα άλλου μήκους κύματος ταυτόχρονα ή το αντίστροφο. Ως εκ τούτου, η ενότητα πρέπει να χρησιμοποιείται σε ζεύγη και στα δύο άκρα του συνδέσμου. Άλλα κοινά χρησιμοποιούμενα μήκη κύματος για αμφίδρομα οπτικά στοιχεία μονής ίνας είναι 1310 nm / 1490 nm και 1510 nm / 1590 nm. Η μονοκατευθυντική διάταξη αμφίδρομου πομποδέκτη ενσωματώνει τον ανιχνευτή φωτός MQW-to-LD, τον ανιχνευτή TIA (ενισχυτή διασταυρούμενης αντίστασης), τις οπτικές ίνες και άλλα συστατικά σε ένα μέσω ομοαξονικής διαδικασίας ζεύξης.
Συχνές ερωτήσεις
1, Ερώτηση: Έχω επεξεργαστεί το firmware και θα ήθελα τον κώδικα του firmware να το εγκαταστήσετε ξανά. Μπορείτε να το παραδώσετε;
Απάντηση: Ναι, ο τεχνικός μας θα ακολουθήσει για να σας βοηθήσει με αυτό.
2, Ερώτηση: Είναι αυτά συμβατά με καταλύτες 2960x Sfp + λιμάνια;
Απάντηση: Ναι, επιβεβαίωσε ότι μπορούν να χρησιμοποιηθούν με τη συσκευή της σειράς Cisco 2960x που έχει θύρες SFP + 10G.
3, Ερώτηση: Τι είδους προσαρμοσμένες επιλογές προσφέρονται στο HTF;
Απάντηση: Όσον αφορά τους εξατομικευμένους πομποδέκτες, η HTF προσφέρει τακτικές προσαρμοσμένες επιλογές όπως συμβατότητα, απόσταση μετάδοσης, θερμοκρασία λειτουργίας, μοτίβο ετικετών, χρώματα ετικετών κλπ. Επιπλέον, η HTF καλωσορίζει οποιαδήποτε έρευνα για προσαρμοσμένα προϊόντα και λύσεις για όλες τις ανάγκες και τις προδιαγραφές
