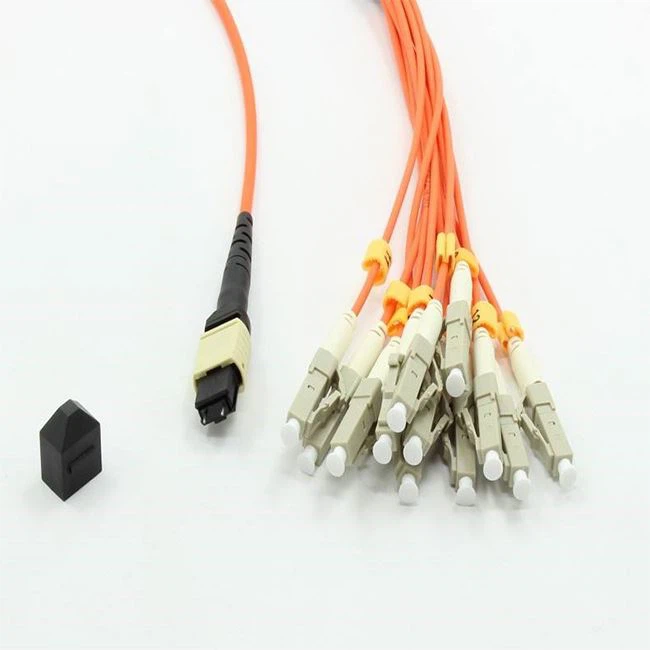

Καλώδιο μπαλωμάτων MTP LC UPC 12 ίνες OFNP OM4
Συνδετήρας LC χαμηλής εισαγωγής 0.2dB
Χρησιμοποιώντας σφιχτά ανθεκτικά κεραμικά σιδεράκια για να εξασφαλίσετε σταθερή χαμηλή απώλεια και ευκολία συναρμολόγησης, προσφέροντας εξαιρετική απόδοση με πολύ υψηλή επαναληψιμότητα.
Το τρισδιάστατο ιντερφερόμετρο παρέχει επαλήθευση της διαδικασίας στίλβωσης MTP / MPO και η συμμόρφωση όλων των παραμέτρων του γυαλισμένου MT ferrule και υπερβαίνει τα βιομηχανικά πρότυπα. Οι καθαροί οπτικοί σύνδεσμοι είναι υψίστης σημασίας για την παροχή αξιόπιστης, υψηλής απόδοσης υποδομής οπτικών ινών.
Ποια είναι η τυπική εφαρμογή του καλωδίου διακλάδωσης MTP-LC;
Οι άλτες διακλάδωσης MTP-LC χρησιμοποιούνται για την αναπαραγωγή θύρας των καρτών πλακέτας διακόπτη λεπίδας για τη διευκόλυνση της σύνδεσης αυτών των θυρών με άλλες συσκευές. Με βάση τη συγκεκριμένη εφαρμογή και ποια συστατικά εισάγονται, υπάρχουν δύο τύποι άλματος κλάδου, άλτες κλάδων μονάδων και άλτες κλάδου κορμού.
Οι άλτες διακλάδωσης μονάδας συνδέονται απευθείας στο πίσω μέρος της μονάδας MTP-LC και αντιγράφουν τις θύρες διακοπτών σε πίνακες που βρίσκονται στα ίδια ή παρακείμενα ράφια. Συνήθως, όταν χρησιμοποιείτε αυτήν την εφαρμογή, ο διακόπτης βρίσκεται στο διακόπτη MDA ή στην κεφαλή στήλης.
Σε γενικές γραμμές, σε ένα δίκτυο 40g, κάθε οπτική ενότητα 40g qsfp + πρέπει να συνδεθεί σε τέσσερις οπτικές ενότητες SFP + μέσω τεσσάρων διμερών συνδέσμων LC. Επομένως, προκειμένου να γίνει η σύνδεση 40g πιο απλή και σταθερή, οι διεπαφές στο πλαίσιο διανομής ινών 40g MTP-LC χωρίζονται σε 12 ομάδες, κάθε ομάδα έχει 4 διεπαφές LC διπλής όψης, οι οποίες μπορούν να πραγματοποιήσουν τη σύνδεση 40g πιο εύκολα.
Το πλαίσιο διανομής οπτικών ινών 40g MTP-LC είναι μια ιδανική λύση διανομής, η οποία έχει τα πλεονεκτήματα της εξοικονόμησης χώρου / κόστους, την αύξηση της πυκνότητας καλωδίωσης, τη βολική διαχείριση, την ευελιξία, την προστασία του βραχυκυκλωτήρα οπτικών ινών και την αποφυγή ζημιών. Μπορεί επίσης να κάνει το δίκτυό σας να αναβαθμιστεί εύκολα από 10g σε 40g.
Το πλαίσιο διανομής ινών 40g MTP-LC πραγματοποιεί καλωδίωση 4x10g LC
Η οπτική μονάδα 40g μπορεί να υποστηρίξει λειτουργία μετάδοσης οπτικού σήματος 4x10g, οπότε μπορεί να είναι συμβατή με την υπάρχουσα μονάδα οπτικής 10G. Υπάρχουν 12 διασυνδέσεις MTP στο πίσω πλαίσιο του οπτικού πλαισίου διανομής 40gMTP-LC, συμπεριλαμβανομένων 8 διεπαφών μετάδοσης και 4 διεπαφών διπλής όψης (4 εκπομπές και 4 εκπομπές) Αυτές οι διεπαφές συνδέονται με την οπτική μονάδα 40g στον διακόπτη μέσω βραχυκυκλωτήρα ινών MTP. Για τη σύνδεση του μπροστινού πίνακα, μπορούμε να επιλέξουμε 1 ομάδα (4) διασυνδέσεις LC από 12 ομάδες (48) διασυνδέσεις LC και να χρησιμοποιήσουμε LC διπλής όψης οπτικής ίνας και διασύνδεση AC Η οπτική μονάδα 10g SFP + στην αντικατάσταση το μηχάνημα είναι συνδεδεμένο. Επομένως, η οπτική μονάδα 40g qsfp + μπορεί να συνδεθεί επιτυχώς με 10g SFP + μέσω πλαισίου οπτικής διανομής 40g MTP-LC.
Το πλαίσιο διανομής οπτικών ινών 40g MTP-LC μπορεί να συνδέσει αλουμινένιο βραχίονα 12 πυρήνων 40g mtp-mtp κορμού και άλτη οπτικών ινών 48 πυρήνων 10g LC. Επομένως, ένα πλαίσιο διανομής οπτικών ινών υψηλού 1U 40g MTP-LC μπορεί να πραγματοποιήσει μετάδοση δεδομένων 480g. Το πιο σημαντικό, το πλαίσιο διανομής ινών 40g MTP-LC παρουσιάζεται ως προϊόν διαχείρισης καλωδίων, το οποίο μπορεί να απλοποιήσει τη διαδικασία καλωδίωσης και να παρέχει μεγαλύτερη χωρητικότητα καλωδίου σε περιορισμένο χώρο ραφιών.
Προφυλάξεις για το διαχωρισμό των θυρών 40g έως 10g
Γενικά, οι περισσότεροι διακόπτες της μάρκας στη διαίρεση θύρας υποστηρίζουν την αγορά Σε ορισμένες ειδικές περιπτώσεις, η θύρα του διακόπτη δεν μπορεί να διαχωριστεί.
Όταν χωρίζετε τη θύρα 40g σε θύρες 4 * 10g, βεβαιωθείτε ότι η θύρα λειτουργεί στα 40Gbps από προεπιλογή και ότι δεν είναι ενεργοποιημένες άλλες λειτουργίες L2 / L3. Σημειώστε ότι κατά τη διάρκεια αυτής της διαδικασίας, η θύρα εξακολουθεί να λειτουργεί στα 40Gbps έως ότου γίνει επανεκκίνηση του συστήματος. Επομένως, αφού χρησιμοποιήσετε την εντολή CLI για να χωρίσετε τη θύρα 40g σε θύρα 4 * 10g, επανεκκινήστε τη συσκευή για να βεβαιωθείτε ότι η εντολή θα τεθεί σε ισχύ.
