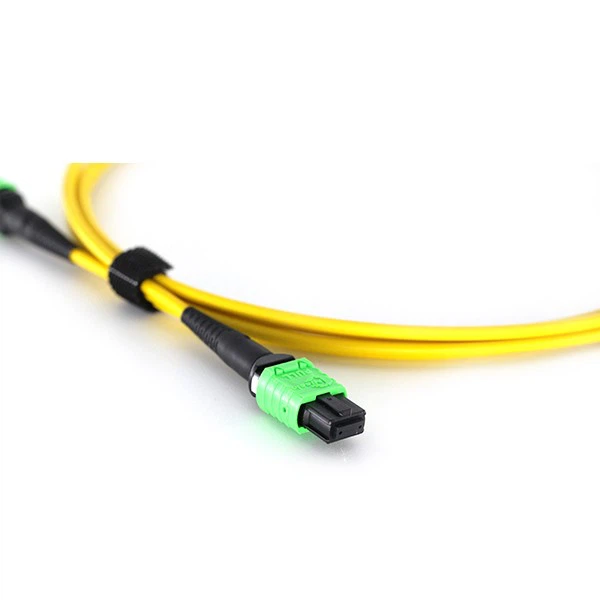

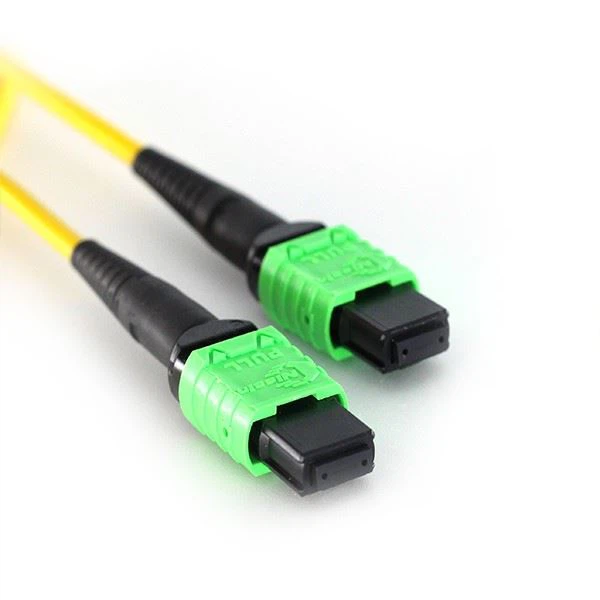

Καλώδιο κορμού 12 πυρήνων Τύπος B LSZH Κίτρινο MPO Fiber Patch Cord
1m (3ft) MPO Γυναίκα σε MPO Θηλυκό
12 Fibers OS2 9/125 Μονό καλώδιο κορμού,
Τύπος Β, Elite, LSZH, Κίτρινο
Το νέο οπτικό καλώδιο του κέντρου δεδομένων υιοθετεί την ειδική δομή της κυκλικής και μικρής εξωτερικής διαμέτρου, πραγματοποιώντας μικρότερη ακτίνα κάμψης του οπτικού καλωδίου κορμού, που κάνει την αποθήκευση και την τοποθέτηση βολική και γρήγορη.
Το καλώδιο κορμού MPO, μια οικονομικά αποδοτική εναλλακτική λύση για τον χρονοβόρο τερματισμό πεδίου, έχει σχεδιαστεί για επιδιόρθωση ινών υψηλής πυκνότητας σε κέντρα δεδομένων που χρειάζονται εξοικονόμηση χώρου και μείωση των προβλημάτων διαχείρισης καλωδίων
{{0}}.35dB IL; Υποδοχή MPO Θηλυκό σε MPO Θηλυκό. Καλώδιο δέσμης LSZH 3,0 mm, σχεδιασμένο για απευθείας σύνδεση 40G LR4 PSM, 40G QSFP plus οπτική PLR4 και κέντρο δεδομένων υψηλής πυκνότητας.
Το 12F MPO-MPO Patch καλώδιο/καλώδιο κορμού έχει σχεδιαστεί για απευθείας συνδέσεις οπτικών 40G QSFP συν SR4, 40G QSFP συν CSR4 και 100G QSFP28 SR4 και κέντρο δεδομένων υψηλής πυκνότητας.
Το 24F MPO-MPO Patch καλώδιο/καλώδιο κορμού έχει σχεδιαστεί για λύση διασύνδεσης 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 και κέντρο δεδομένων υψηλής πυκνότητας.
Χαρακτηριστικά
● Υποδοχή US Conec MTP®, υποδοχή Senko MPO Plus premium
● Ποιότητες ινών OS2, OM3, OM4 (διαθέσιμα OM1 και OM2)
● {{0}}.35dB Elite σύνδεση MTP/MPO χαμηλών απωλειών καθώς και τυπικές εκδόσεις 0.6/0.75dB
● Εργοστασιακό τερματισμό και δοκιμή
● Επιτρέψτε την εύκολη μετεγκατάσταση από 10GbE σε 40GbE ή 100GbE
● Τα μάτια έλξης παρέχονται ως επιλογή για την προστασία των άκρων των ινών κατά την εγκατάσταση
● Χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
● Σύνδεσμος πολλαπλών ινών με βάση MT, ακροδέκτες και συγκροτήματα συνδέσμων ινών 4,8,12 και 24
● Οικονομική λύση για μαζικό τερματισμό ινών
● Σχεδιασμένο για εφαρμογές SM και MM χαμηλών και τυπικών απωλειών
● Διαθέσιμες επιλογές ανθεκτικού στρογγυλού καλωδίου, οβάλ καλωδίου και γυμνής κορδέλας
● Χρωματικά κωδικοποιημένα περιβλήματα διαθέσιμα για να διαφοροποιήσουν τον τύπο ινών, τον τύπο γυαλίσματος ή/και την ποιότητα του συνδετήρα
● Καλό σε επαναληψιμότητα και ανταλλαξιμότητα
Διατίθεται σε τρεις τύπους πολικότητας:
Τύπος Α (Κατευθείαν)
Τύπος Β (Σταυρός, Αναποδογυρισμένος)
Type-C (Cross Pair, Rollover)
Προδιαγραφές
Παράμετροι | Μονάδα | Αξίες |
Λειτουργία ινών | - | OS2 9/125μm SM |
Πολωνικός Τύπος | - | APC σε APC |
Απώλεια εισαγωγής | dB | {{0}},35dB Max (0,15dB Τύπος) |
Εξασθένηση στα 1310nm | dB/km | Μικρότερο ή ίσο με 0.32 |
Μπουφάν OD | mm | 3.0 |
Εφελκυστικό Φορτίο Εγκατάστασης | N | 100 |
Θερμοκρασία λειτουργίας | βαθμός | -10 ~ συν 70 |
Μήκος κύματος | nm | 1310/1550 |
Ελάχιστη ακτίνα κάμψης | mm | 10 |
Απώλεια επιστροφής | dB | Μεγαλύτερο ή ίσο με 60 |
Εξασθένηση στα 1550nm | dB/km | Μικρότερο ή ίσο με 0.18 |
Μπουφάν καλωδίου | - | LSZH |
Μακροπρόθεσμο εφελκυστικό φορτίο | N | 50 |
Θερμοκρασία αποθήκευσης | βαθμός | -40 ~ συν 85 |
Υλικά προστασίας περιβάλλοντος υψηλής ποιότητας
Η χρήση του υψηλότερου πυρίμαχου καλωδίου, η αντοχή σε υψηλές θερμοκρασίες, ο χαμηλός καπνός κατά την καύση έχει έναν εξαιρετικά περιβαλλοντικό ρόλο προστασίας.
Αριθμός ινών | Διαμέρισμα 24 | 36 & 48 &72 | 72 | 96 | 144 |
Διάμετρος υπομονάδας (mm) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
Διάμετρος καλωδίου (mm) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
Βάρος καλωδίου (kg/km) | (LSZH 52)/ (PVC 44) | (LSZH 93) /(PVC 86) | (LSZH106)/ (PVC 96) | (LSZH146)/ (PVC 135) | (LSZH260)/ (PVC 224) |
Max.loading(IEC794-1) Εγκατάσταση/Λειτουργία | 200/80 | 1000N/300N | |||
Διαβάθμιση θερμοκρασίας Λειτουργία & αποθήκευση | -20 βαθμός ~70 μοίρες | ||||
Μέθοδος λείανσης
Χαρακτηριστικά μονής λειτουργίας
Ο βραχυκυκλωτήρας οπτικών ινών MPO μπορεί να χωριστεί σε τύπο μετάβασης και τύπο μη μετάβασης. Υπάρχουν διάφοροι τύποι βραχυκυκλωτήρα MPO, συμπεριλαμβανομένου του βραχυκυκλωτήρα με κορδέλα MPO και του βραχυκυκλωτήρα MPO δέσμης. Ο ανεμιστήρας βραχυκυκλωτήρα Po προς τα έξω κατά κλάδους (κυκλικό ή τετράγωνο) μπορεί γενικά να μεταφέρει προς τα έξω 2-24 πυρήνες 0.9 ή 2.0 κλάδους οπτικού καλωδίου. Ο τύπος σύνδεσης καθορίζεται από τον πελάτη. Μπορούν να επιλεγούν FC, LC, SC, ST και άλλοι τύποι. Το συνολικό μήκος ή το μήκος διακλάδωσης του βραχυκυκλωτήρα MPO και άλλες απαιτήσεις μπορούν να επιλεγούν Εναπόκειται στον πελάτη να επιλέξει. Όλα τα είδη προϊόντων βραχυκυκλωτήρα MPO σε μορφή βραχυκυκλωτήρα οπτικών ινών MPO, βραχυκυκλωτήρας MPO μεταφοράς, τύπου MTP, βραχυκυκλωτήρας MTP 10 Gigabit, βραχυκυκλωτήρας πολλαπλών λειτουργιών 10 Gigabit, MPO με βραχυκυκλωτήρα διακλάδωσης και άλλες μορφές προϊόντων βραχυκυκλωτήρα MPO, πληρούν τις απαιτήσεις της telcordia -gr-326, πρότυπα IEC και ROHS.

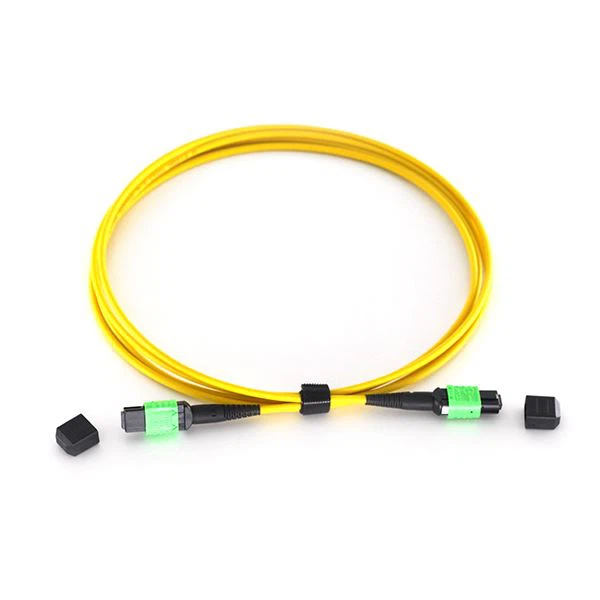

Σχεδιασμός καλύμματος σκόνης
Η κλειστή σχεδίαση του καλύμματος σκόνης μπορεί να προστατεύσει τον σύνδεσμο οπτικών ινών από τη ρύπανση και τη ζημιά και να εξασφαλίσει την κανονική μετάδοση των σημάτων δικτύου.
Υποστηρίζει σύνδεση δικτύου 40G/100G με υψηλή πυκνότητα και ακρίβεια. Εξοικονομήστε χώρο καλωδίωσης και βελτιώστε τη συντήρηση του δικτύου
Οι σύνδεσμοι οπτικών ινών χρησιμοποιούνται για τη σύνδεση οπτικών ινών όπου απαιτείται δυνατότητα σύνδεσης/αποσύνδεσης. Λόγω των διαδικασιών στίλβωσης και συντονισμού που μπορεί να ενσωματωθούν στην κατασκευή οπτικών βυσμάτων, οι σύνδεσμοι συναρμολογούνται συχνά σε οπτικές ίνες στις εγκαταστάσεις κατασκευής ενός προμηθευτή. Ωστόσο, οι σχετικές εργασίες συναρμολόγησης και στίλβωσης μπορούν να εκτελεστούν επιτόπου, για παράδειγμα, για τον τερματισμό μεγάλων διαδρομών σε ένα patch panel.
Οι σύνδεσμοι οπτικών ινών χρησιμοποιούνται σε τηλεφωνικά κέντρα, για καλωδίωση των χώρων πελατών και σε εφαρμογές εξωτερικών εγκαταστάσεων για τη σύνδεση εξοπλισμού και καλωδίων ή για τη διασταύρωση καλωδίων.
