Αυτό το καλώδιο οπτικής ίνας μονής λειτουργίας 9/125 OS2 είναι ιδανικό για σύνδεση 1G / 10G / 40G / 100G / 400G Ethernet. Μπορεί να μεταφέρει δεδομένα έως και 10km στα 1310nm ή έως 40km στα 1550nm.
Υψηλής ποιότητας και οικονομικά αποδοτικό SM, MM Simplex Fiber Patch Cord
Τα καλώδια Patch χρησιμοποιούνται για την παροχή οπτικής σύνδεσης για ηλεκτρονικά οπτικών ινών. Η χρήση του καλωδίου επιδιόρθωσης παρέχει μια γρήγορη και εύκολη μέθοδο για τη δρομολόγηση μπαλωμάτων ινών σε κέντρα δεδομένων, κεφαλές, κυψελοειδή κόμβους και κεντρικά γραφεία. Το καλώδιο μπαλώματος μπορεί να χρησιμοποιηθεί για τη διασύνδεση ή τη διασύνδεση που συνδέει τις εισερχόμενες ίνες με τον ηλεκτρονικό εξοπλισμό και παρέχει επιδιόρθωση εντός των διαδρομών ινών. Τα Patch Cords περιλαμβάνουν συγκροτήματα simplex, duplex και Multi-fibre.
Οι τύποι ινών HTF OM1, OM2, OM3, OM4, OM5 ή OS2 για να καλύψουν τη ζήτηση Gigabit Ethernet, 10 Gigabit Ethernet και υψηλής ταχύτητας Fiber Channel. Κάθε τερματισμός μέσω αυστηρού ελέγχου παραμέτρων για να εξασφαλιστεί η υψηλότερη απόδοση του δικτύου.
Χαρακτηριστικά:
● Χαμηλή απώλεια εισαγωγής.
● Υψηλή απώλεια επιστροφής.
● Υψηλή σταθερότητα και αξιοπιστία.
Εφαρμογές:
● FTTH, LAN, PON& Οπτικό CATV
● Τοπικό δίχτυ
● Σύστημα επικοινωνίας οπτικών ινών
● Εξοπλισμός δοκιμής οπτικών ινών
● Αισθητήρας οπτικών ινών
Προδιαγραφές
Οπτική προδιαγραφή | ||||
Συνθήκη δοκιμής | Εκτέλεση | |||
FC SC ST LC MU / Η / Υ | FC SC ST LC MU / UPC | FC SC ST LC / APC | ||
Insetion Loss IL | SM: 1310nm / 1550nm LD Sourse | ≤0.3dB | ≤0.3dB | ≤0.3dB |
RL | SM: 1310nm / 1550nm LD Sourse | ≥40dB | ≥50dB | ≥60dB |
Μηχανική προδιαγραφή | ||||
Συνδεθείτε τυχαία | ≤0,2dB | |||
Δόνηση 5-50Hz 1,5 mm πλάτος | ≤0,2dB | |||
Εκτατή δύναμη 0-15kg | ≤0,2dB | |||
Περιβαλλοντική προδιαγραφή | ||||
Ανθεκτικότητα 1000 κύκλοι | ≤0,2dB | |||
85 ℃, κατά τη διάρκεια του 100 | ≤0,2dB | |||
-40 ℃, κατά τη διάρκεια 100 | ≤0,2dB | |||
-40 ℃ -85 ℃, κατά τη διάρκεια 5 κύκλων | ≤0,2dB | |||
Υγρασία | ≤0,2dB | |||
Fiber PigtailΠροδιαγραφές απόδοσης
| Παράμετροι | Μονόκλινο | Διπλός | Μονάδα |
Τυπικό μήκος ferrulr | 5.5+0.5/-0.0 | 6.0+0.5/-0.0 | χιλ |
Διάμετρος Ferrule | 1.000 ± 0.005 ή 1.800 ± 0.005 | χιλ | |
Ανοχή σφήνας | +/-0.2 | βαθμός | |
Τύπος ινών | Corning SMF-28e | ||
Μήκος ινών | Προαιρετικός | m | |
Core Scratch / Dig | 0/0 | ||
Επένδυση | AR Coating, R ＜ 0.1%@λc ＜ 0.1%@λc ± 40nm ή πελάτης απαιτείται | ||
Συνδετήρας | SC, LC, FC, ST, E2000, MU | Μπουφάν OD (mm) | 1.2,1.6,1.7,1.8,2.0,2.4,2.6,2.8,3.0 |
Λειτουργία ινών | 9/125μm, 50/125μm, 62.5/125μm, | Χρώμα μπουφάν | SM: Κίτρινο / Μπλε / Λευκό; OM1& OM2: Πορτοκαλί; OM3: Aqua; OM4: Aqua / Violet / Magenta |
Στίλβωση | PC, UPC, APC | Μήκος κύματος | SM: 1310 / 1550nm ΜΜ: 850nm |
Τύπος καλωδίου | Απλός | Υλικό μπουφάν | LSZH / PVC / OFNR / OFNP |
Απώλεια εισαγωγής | ≤0.3dB | Απώλεια εισαγωγής | ≤0.12dB |
Απώλεια επιστροφής | SM UPC ≥ 50dB (λ.) SM APC ≥ 60dB (λεπτά) MM P ≥ 35dB (λεπτά) | Εναλλαξιμότητα GG, Δόνηση | ≤0,2dB |
Θερμοκρασία λειτουργίας | -40~75°C | Θερμοκρασία αποθήκευσης | -45~85°C |
Ανοχή μήκους
Συνολικό μήκος (L) (m) | μήκος ανοχής (cm) |
0<><> | +5/-0 |
1<><> | +10/-0 |
10<><> | +15/-0 |
40<> | +0,5% xL / -0 |

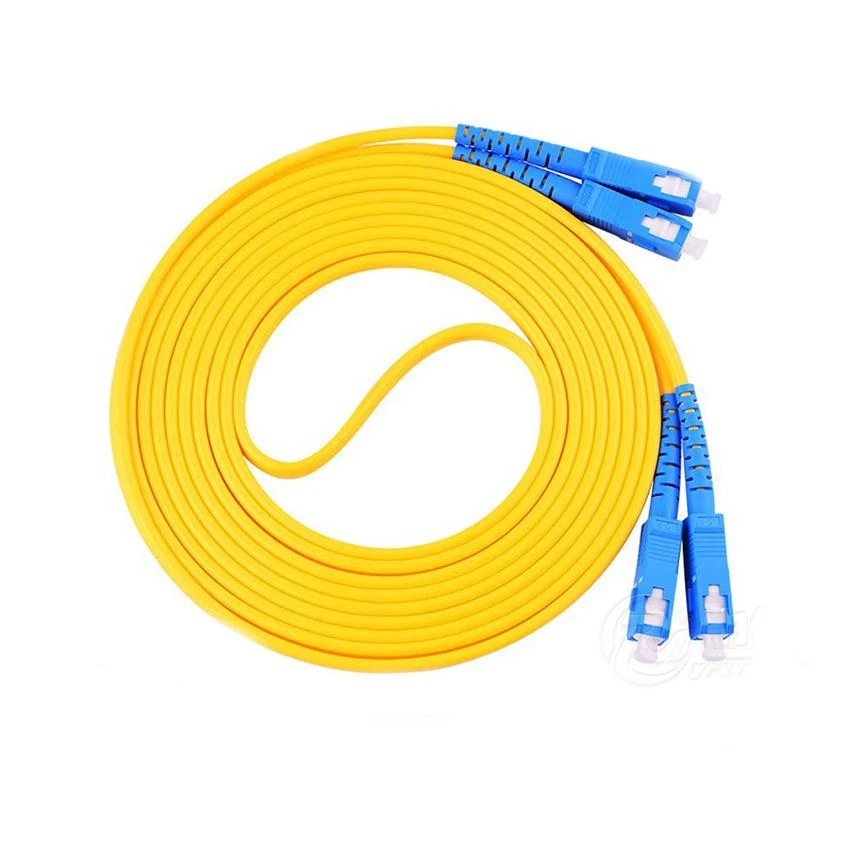

SC / UPC-SC / UPC Duplex Single-mode Fiber Jump
Βιομηχανικός τυπικός σύνδεσμος οπτικών ινών με κεραμικό πυρήνα, EIA / TIA 604-72 και δίκτυο καλωδίωσης υψηλής ταχύτητας
Δομή οπτικών ινών
Οι μη ευαίσθητοι άλτες με κάμψη ενσωματώνουν διαθλαστικό πυρήνα και σχεδιασμό αυλακιού για έλεγχο του τρόπου διάδοσης στον πυρήνα υπό τις πιο δύσκολες συνθήκες κάμψης.
Μειώστε τη διαρροή οπτικών σημάτων και εξασφαλίστε τη σταθερή μετάδοση του δικτύου.
Τέλεια εφαρμογή μεταξύ πυρήνα ινών και διάμετρο καλωδίου
Ο πυρήνας ινών 9 / 125um και το περίβλημα ινών 2,0 mm ταιριάζουν τέλεια για να παρέχουν τη μέγιστη προστασία στους άλτες
Καλώδια μονής και πολλαπλής λειτουργίας SC οπτικών ινών, SC-LC, SC-ST, SC-FC, SC-MU, SC-MTRJ, SC-E2000, 9 / 125μm, 50 / 125μm, 62,5 / 125μm, SM, MM , simplex, duplex, UPC, APC, PC. Διατίθενται προσαρμοσμένα καλώδια σχεδιασμού.
Το καλώδιο μπαλωμάτων οπτικών ινών SC είναι ένας από τους πρώτους τύπους και ένα από τα συνηθέστερα χρησιμοποιούμενα καλώδια οπτικών ινών, είναι βολικό στη χρήση και εξοικονόμηση κόστους, Είναι το πιο φθηνότερο καλώδιο μπαλωμάτων οπτικών ινών τύπου. Το SC fiber patch χρησιμοποιείται ευρέως σε δίκτυα οπτικών ινών. Το καλώδιο μπαλώματος ινών SC είναι με περίβλημα ζιρκονίας και πλαστικό περίβλημα.
Συχνές ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ καλωδίου OS1 και OS2;
A: Το OS1 και το OS2 είναι και τα δύο single και λειτουργούν πανομοιότυπα. Τα καλώδια μικρού μήκους κάτω από περίπου 300 μέτρα κατασκευάζονται πάντα με OS1 που είναι σφιχτό buffer. Μεγαλύτερες διαδρομές που μετριούνται σε μίλια είναι OS2 που είναι χαλαρός σωλήνας.
Ε: Δοκιμάζετε όλα τα προϊόντα σας πριν από την παράδοση;
Α: Ναι, έχουμε επαγγελματικό μηχανικό για να δοκιμάσουμε όλες τις συσκευές πριν από την αποστολή.
Ε: Πώς κάνετε την επιχείρησή μας μακροπρόθεσμη και καλή σχέση;
Α: 1. Διατηρούμε καλή ποιότητα και σταθερή τιμή για να διασφαλίσουμε ότι οι πελάτες μας ωφελούνται.
2. Σεβόμαστε κάθε πελάτη ως φίλο μας και δουλεύουμε ειλικρινά και κάνουμε φίλους μαζί τους, ανεξάρτητα από το πού προέρχονται.
