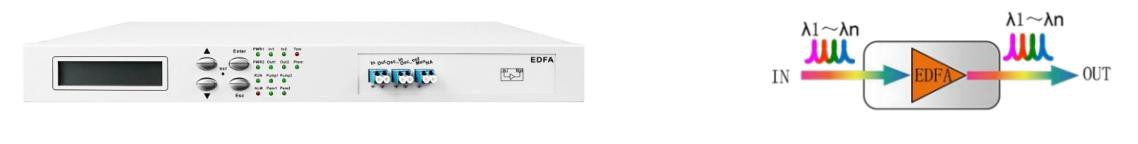

Οπτικός ενισχυτής 1U EDFA
Η κύρια λειτουργία του εξοπλισμού οπτικού ενισχυτή EDFA (Erbium Doped Fiber Amplifier) είναι να αντισταθμίζει την ισχύ του φωτός σήματος στη ζεύξη μετάδοσης. Μπορεί να ενισχύσει ταυτόχρονα οπτικά σήματα έως και 48 καναλιών (η απόσταση των καναλιών είναι 100 GHz) ή 96 καναλιών (η απόσταση των καναλιών είναι 50 GHz) στη ζώνη C. Έχει τα χαρακτηριστικά του επίπεδου κέρδους, του ρυθμιζόμενου κέρδους και του χαμηλού δείκτη θορύβου. Είναι απαραίτητο και σημαντικό μέρος του συστήματος DWDM και του μελλοντικού συστήματος υψηλής-ταχύτητας και της μετάδοσης όλων των-οπτικών δικτύων μεγάλων-απόστασης.
|
Παράμετρος |
Ελάχ. |
Τυπical |
Μέγ. |
Μονάδα |
|
|
Μήκος κύματος λειτουργίας |
1528 |
1565 |
nm |
||
|
Ισχύς εξόδου |
22 |
dBm |
|||
|
Κέρδος |
8 |
33 |
dB |
||
|
Ισχύς εισόδου |
ΒΑ |
-10 |
|
Max.Output -Κέρδος |
dBm |
|
ΠΑ/ΛΑ |
(Max.input-29) |
Max.Output -Κέρδος |
|||
|
Σχήμα θορύβου |
5.0 |
dB |
|||
|
Αποκτήστε επιπεδότητα |
1.0 |
dB |
|||
|
Όριο εισόδου |
-34 |
Μπορεί να ρυθμιστεί |
dBm |
||
|
Απώλεια εξάρτησης από πόλωση |
0.3 |
dB |
|||
|
Κέρδος εξάρτησης από πόλωση |
0.4 |
dB |
|||
|
Διασπορά τρόπου πόλωσης |
0.5 |
ps |
|||
|
Διαρροή ισχύος αντλίας |
-29 |
dBm |
|||
|
Απώλεια επιστροφής |
45 |
dB |
|||
|
Περιβάλλο |
Θερμοκρασία λειτουργίας |
-10 μοίρες ~ 60 μοίρες |
βαθμός |
||
|
Θερμοκρασία αποθήκευσης |
-40 μοίρες ~ 80 μοίρες |
βαθμός |
|||
|
Σχετική Υγρασία |
5% ~ 95% Χωρίς-συμπύκνωση |
||||
|
Κατανάλωση ρεύματος |
Μικρότερο ή ίσο με 15 |
W |
|||
|
Μέγεθος προϊόντος |
442(W)* 250(D)* 44(H) |
mm |
|||
|
Μέγεθος συσκευασίας |
53*35*14, ( 5KG ) |
εκ |
|||

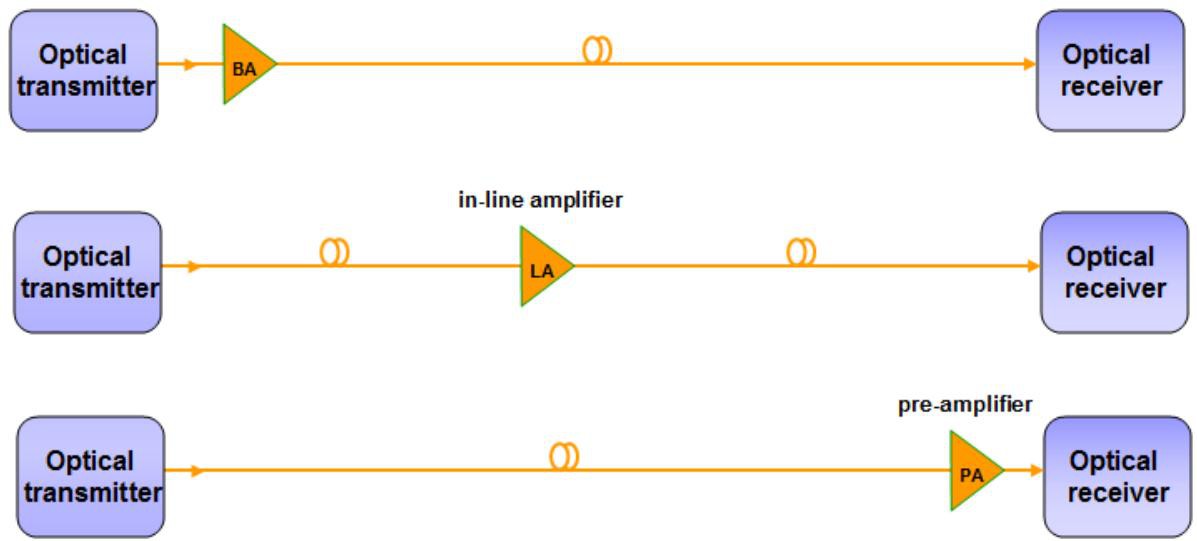

Ο ενισχυτής EDFA μπορεί να χωριστεί σε: ενισχυτή ισχύος, ενισχυτή γραμμής και προενισχυτή ανάλογα με τη θέση εφαρμογής.
Ενισχυτής ισχύος BA: Έχει τα χαρακτηριστικά της υψηλής ισχύος εισόδου, του υψηλού κέρδους και της υψηλής απόδοσης. Χρησιμοποιείται κυρίως στο άκρο εκπομπής του συστήματος DWDM για την αύξηση της οπτικής ισχύος του συστήματος DWDM σε ίνα.
Ενισχυτής γραμμής LA: Έχει τα χαρακτηριστικά χαμηλής ισχύος εισόδου, υψηλού κέρδους και υψηλής απόδοσης. Χρησιμοποιείται κυρίως μεταξύ δύο κόμβων δικτύου του συστήματος DWDM για την αύξηση της ισχύος μετάδοσης του συστήματος DWDM.
PA pre-ενισχυτής: Έχει τα χαρακτηριστικά χαμηλής ισχύος εισόδου, υψηλού κέρδους και χαμηλής εξόδου. Χρησιμοποιείται κυρίως στο τέλος του συστήματος DWDM για την αύξηση της οπτικής ισχύος λήψης του συστήματος DWDM.

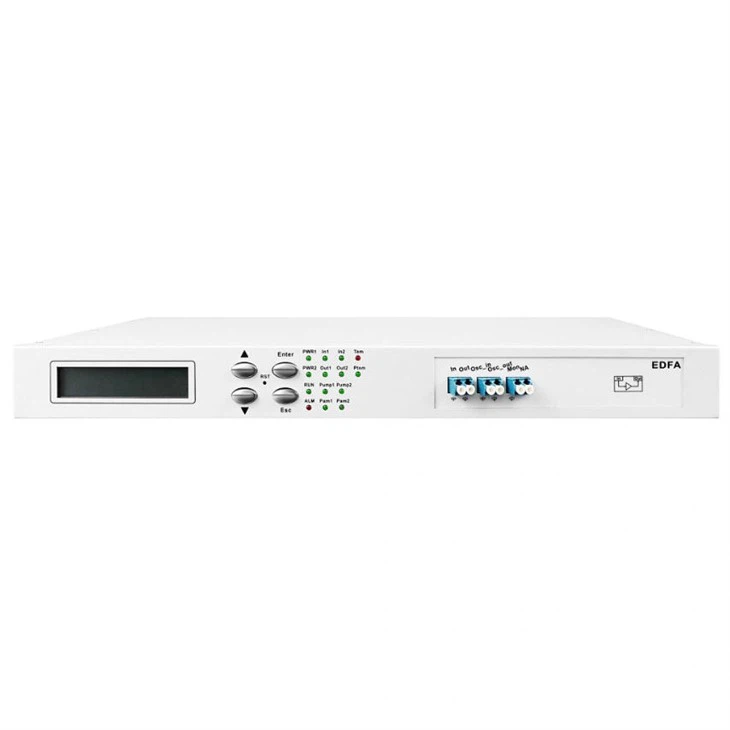

- Τυπικό ύψος 19 ίντσες 1U.
- Υποστηρίζει οπτική ενίσχυση συστημάτων DWDM στη ζώνη C.
- Υποστηρίζει προαιρετική ενίσχυση εισόδου με σήμα OSC.
- Υποστηρίζει ενίσχυση ισχύος, ενίσχυση γραμμής (δευτερεύουσα οπτική ενίσχυση) και προενίσχυση.
- Οθόνες: ρεύμα κίνησης αντλίας, ισχύς εξόδου αντλίας, διακόπτης αντλίας, θερμοκρασία αντλίας, οπτική ισχύς εισόδου, οπτική ισχύς εξόδου και θερμοκρασία μονάδας.
- Υποστηρίζει ρυθμιζόμενο διακόπτη αντλίας, λειτουργία AGC και λειτουργία APC (η οπτική ισχύς εισόδου και εξόδου είναι ρυθμιζόμενη).
- Υποστηρίζει θύρα οπτικής παρακολούθησης (MON).
- Η οθόνη LCD χρησιμοποιείται για την εμφάνιση δεδομένων πολύ διαισθητικά, κάτι που είναι βολικό για τους χρήστες.
