Υποστηρίζει 200GBASE-ER4
Ρυθμός bit λωρίδας 53,125 Gb/s με PAM4
Μετάδοση έως και 40 χλμ σε SMF
LAN WDM λέιζερ και δέκτης APD
200GAUI-8 Ηλεκτρική διεπαφή με 8 λωρίδες σήματος υψηλής ταχύτητας NRZ 26,5625 Gb/s
Πακέτο QSFP-DD MSA με βύσμα διπλής όψης LC
Συμβατό με IEEE 802.3cn 200GBASE-ER4
Μονό τροφοδοτικό +3.3V
Μέγιστη κατανάλωση ισχύος 10W
Θερμοκρασία θήκης λειτουργίας: 0 έως +70 μοίρες
Συμβατό με το πρότυπο QSFP-DD CMIS & QSFP-DD MSA HW
Συμμορφώνεται με την Οδηγία της ΕΕ 2015/863/ΕΕ

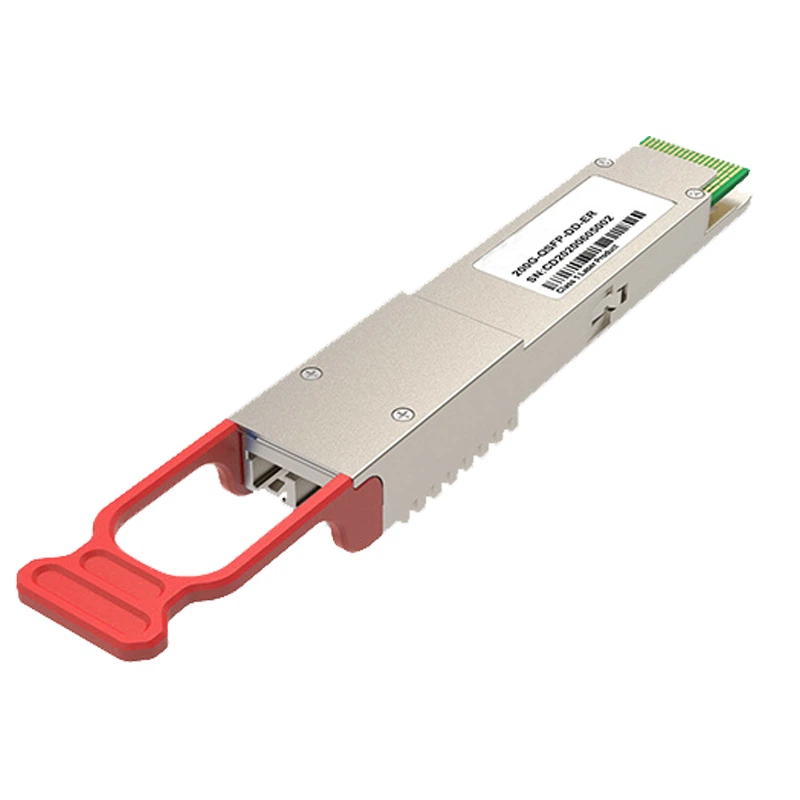

200G QSFP-DD ER4Εφαρμογή
200GBASE-ER4 Ethernet (PAM4)
5G Οπισθόζευξη
Κέντρο δεδομένων
εφαρμογή cloud.
|
Πομπός |
||||||
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγιστη. |
Μονάδα |
Σημειώσεις |
|
Ρυθμός σηματοδότησης, κάθε λωρίδα |
BR |
26,5625 ± 100 ppm |
GBd |
|||
|
Μήκη κύματος λωρίδας |
L0 |
1294.53 |
1295.56 |
1296.59 |
νμ |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
νμ |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
νμ |
||
|
Αναλογία καταστολής πλευρικής λειτουργίας |
SMSR |
30 |
- |
- |
dB |
|
|
Συνολική μέση ισχύς εκτόξευσης |
PMAX |
- |
- |
12.63 |
dBm |
|
|
Μέση ισχύς εκτόξευσης, κάθε λωρίδα |
ΣΚΥΘΡΩΠΑΖΩ |
0.4 |
- |
6.63 |
dBm |
1 |
|
Εξωτερική ΟΜΑ, κάθε λωρίδα |
OMAouter |
3.4 |
- |
7.4 |
dBm |
2 |
|
Διαφορά στην ισχύ εκτόξευσης μεταξύ λωρίδων (OMA) |
- |
- |
4 |
dB |
||
|
Κλείσιμο ματιών πομπού και διασποράς για PAM4 |
TDECQ |
- |
- |
3.2 |
dB |
|
|
Μέσος όρος POUT (Απενεργοποίηση λέιζερ) |
POFF |
- |
- |
-30 |
dBm |
|
|
Αναλογία απόσβεσης, κάθε λωρίδα |
ER |
6 |
- |
- |
dB |
|
|
Δέκτης |
||||||
|
Ρυθμός σηματοδότησης, κάθε λωρίδα |
ΜΡ |
26,5625 ± 100 ppm |
GBd |
|||
|
Μήκη κύματος λωρίδας |
L0 |
1294.53 |
1295.56 |
1296.59 |
νμ |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
νμ |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
νμ |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
νμ |
||
|
Όριο ζημιάς, κάθε λωρίδα |
PDAMAGE |
-2.37 |
- |
- |
dBm |
3 |
|
Μέση ισχύς λήψης, κάθε λωρίδα |
PRX _LANE |
-17.6 |
- |
-3.37 |
dBm |
4 |
|
Λήψη ισχύος (OMAouter), κάθε λωρίδα |
ΡΞΩΜΑ |
- |
- |
-2.6 |
dBm |
|
|
Ευαισθησία δέκτη (OMAouter), κάθε λωρίδα |
ΣΕΝΩΜΑ |
- |
- |
-15.1 |
dBm |
5 |
